一、简述:

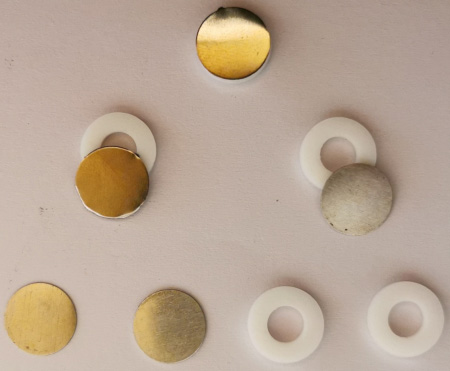

1.1:JNCY-F型采样器专用防爆片组件,主要用于我司各类采样器的安全保护,防爆片组件由防爆片及专配聚四氟烯垫片组成(用户购买时,以组件形式订购),防爆片材质主要有铝合金、316L不锈钢、蒙乃尔合金、哈氏合金等。
1.2:JNCY-F型采样器专用防爆片组件,各类型号、名称、厚度、材质:
1.2.1:JNCY-J-F型低压液化石油气采样器专用防爆片,材质为0.2MM厚铝合金(当介质对铝合金有腐蚀时,可改用JNCY-FFJ-F型,订货时注明)；
1.2.2:JNCY-FFJ-F型采样器专用防爆片,材质为0.05MM厚316L不锈钢;
1.2.3:JNCY-01J-F型高压气体采样器专用防爆片,材质为0.15MM厚316L不锈钢;
1.2.4:JNCY-GCJ-F型高压高纯气体采样器专用防爆片,材质为0.15MM厚316L不锈钢(表面处理);
1.2.5:JNCY-45J-F型35Mpa加氢站高压采样器专用防爆片,材质为0.2MM厚316L不锈钢;
1.2.6:JNCY-80J-F型70Mpa加氢站高压采样器专用防爆片,材质为0.3MM厚316L不锈钢;
1.2.7:JNCY-MNJ-F型蒙乃尔合金采样器专用防爆片,材质为0.12MM厚蒙乃尔合金;
1.2.8:JNCY-HSJ-F型哈氏合金采样器专用防爆片,材质为0.12MM厚哈氏合金;
二、主要技术特点
2.1:JNCY-F型采样器专用防爆片组件,配成套供应，密封可靠、操作简便;
2.2:JNCY-F型采样器专用防爆片组件,分类明确，便于选购。
三、工作环境条件
3.1:环境温度:JNCY-J-F型低压液化石油气采样器专用防爆片,-80～+180℃，其余-200～+480℃；
3.2:环境状态:对防爆片材料，无腐蚀体(源)。
四、主要技术参数
4.1:爆破压力:
JNCY-J-F型低压液化石油气采样器专用防爆片,6Mpa；
JNCY-FFJ-F型采样器防腐专用防爆片,6Mpa；
JNCY-HDJ-F型高温低压气体采样器专用防爆片,6Mpa；
JNCY-HGJ-F型高温高压气体采样器专用防爆片,30Mpa；
JNCY-01J-F型高压气体采样器专用防爆片,35Mpa；
JNCY-GCJ-F型高压高纯气体采样器专用专用防爆片,30Mpa；
JNCY-45J-F型35Mpa加氢站高压采样器专用防爆片,45Mpa；
JNCY-80J-F型70Mpa加氢站高压采样器专用防爆片,80Mpa；
JNCY-MNJ-F型蒙乃尔合金采样器专用防爆片,30Mpa；
JNCY-HSJ-F型哈氏合金采样器专用防爆片,30Mpa；
4.2:适用工作温度:JNCY-J-F型低压液化石油气采样器专用防爆片,-80～+180℃,其余-200～+480℃；
4.3:防爆片直径;Φ12MM;
4.4:防爆片专用垫片尺寸:Φ12MM(外径)×Φ6MM(内径)×2MM(厚);
4.5:防爆片专用垫片材质:聚四氟乙烯;
|
