一、简述:

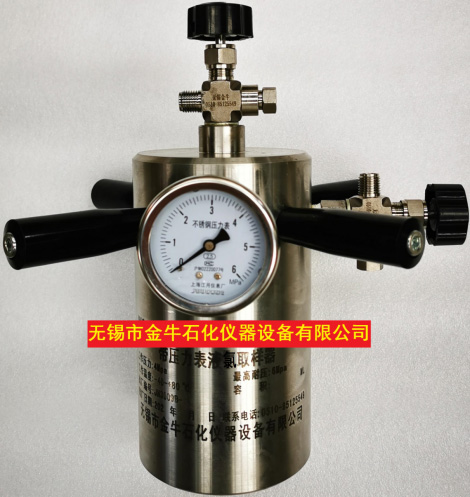

1.1:本JN3015C型立式液氯采样器,符合:GB/T6681-2003《气体化工产品采样通则》,适用于管道、储罐、灌车及其它场合液氯的采样、储存和运输,采样器带防暴片装置,安全可靠; JN3015C型立式液氯采样器,为立式双阀结构,由进样角阀、钢瓶、出样角阀、清洗孔件(底部)、提手等组成,采样器出样角阀端带有顸留容积管,可以通过计算好长度的预留管容积管,采得预留容积为采样器钢瓶容积12%～15%的样品，JN3015C型立式液氯采样器,必须专样专用；
1.2:本JN3015C型立式液氯采样器,进口为:外螺纹M14×1.5/Φ8MM双卡套(通过采样连接管与采样口连接),出口为:外螺纹M14×1.5/Φ8MM双卡套（但可以根据客户要求,转配为Φ6MM软管宝塔接等,用户订购采样器时注明）；
1.3:本JN3015B型立式液氯采样器,可以根据客户需求,装配压力表（用户订购采样器时注明）；
1.4:本JN3015B型立式液氯采样器,可以根据客户需求,另配快速接头（我司快速接头分:JN3010型采样器专用按钮式快速接头、JN3010-QC-NPT1/4型 采样器专用快速接头，二种，用户订购采样器时,另外选购)；
1.5:本JN3015B型立式液氯采样器,可以根据客户需求,配输出减压阀(不锈钢,1.6Mpa终端单表二级减压阀(输入压力:20Mpa,输出压力:0～0.25Mpa、0～0.6Mpa、0～1Mpa、0～1.6Mpa、0～2.5Mpa、0～≦3.5Mpa可选),输出口形式:3ΦMM卡套(或Φ1/8卡套等,用户选定)。
二、主要技术特点
2.1:本JN3015C型立式液氯采样器,适合最小1000ML以上规格液氯采样器;
2.2:本JN3015C型立式液氯采样器,采用中心进样,出口设在侧上,清洗孔设在底部,装有4个转动胶朩手柄,更便于操作且美观;

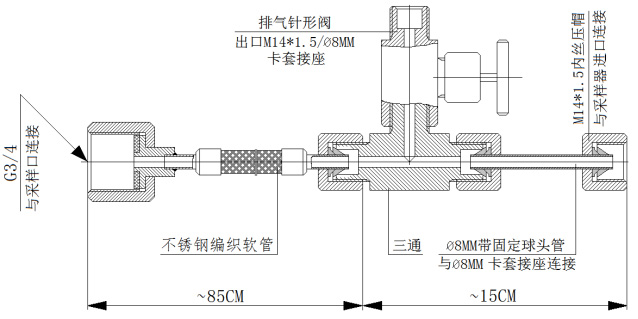

2.3:本JN3015C型立式液氯采样器,出厂时配置专用带排放装置的采样连接管(该专用采样连接管,带有排出阀,采样前控制该阀,可排去进样连接接头内及阀腔空气,采样结束时,控制该阀可将进样连接接头内及阀腔内残留排出,见图一);
 图一:JN3015C型立式液氯采样器专用带排放装置的采样连接管
2.3:本JN3015C型立式液氯采样器,采用316L(或304)不锈钢制,耐腐蚀性好;
2.4:本JN3015C型立式液氯采样器,使用寿命长,一般情况下使用3年,才需报废;
2.5:本JN3015C型立式液氯采样器,组合及扩展性好,通过各种管阀件组合,可实现压力显示、输出流量及压力调节、连接管径调配等,更好满足试验检测要求;
2.6:本JN3015C型立式液氯采样器,为双阀、带防暴片装置,使用安全;
三、主要技术参数
3.1:工作压力：4Mpa；
3.2:最高耐压：6Mpa；
3.3:防爆片爆破压力:5Mpa;
3.4:工作温度：－60℃～80℃；
3.5:阀 门:二个针形角阀;
3.6:出口形式:M14×1.5外丝/Φ8MM双卡套(但可以根据客户要求,转配为Φ6MM软管宝塔接等);
3.7:进口形式:外M14×1.5外丝/Φ8MM双卡套;
3.8:材 质：304(或316L)；
3.9:适用介质：液氯；
3.10:容 积:1000ML、1500ML、2000ML、2500ML,3500、4500、5000ML、6000、8000、10000ML,也可定制。
四、取样口要求

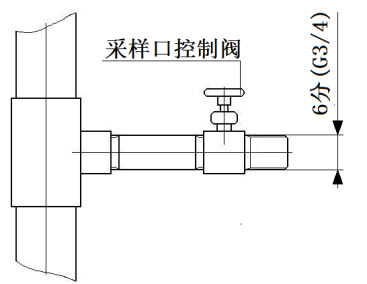

我司JN3015C型立式液氯采样器,通过专用标准采样管与采样口连接,要求用户的采样口如图二:
 图二:采样口
如非这种形式,需加工转接头<订货时注明,款另计>。
五、订货事宜:
5.1:订货时应据需要,确定采样器容积、材质,订货时注明;
5.2:订货时应据需要,确定是否加装压力表,订货时注明;
5.3:订货时应据需要有其它要求时,订货时注明。
六、易损配件及每台使用数量
6.1:JN3015C型立式液氯采样器,专用压力表,毎台1只;
6.2:JN3015C型立式液氯采样器,专用角阀(JNCY-J型),毎台2只;
6.3:JN3015C型立式液氯采样器,专用防爆片组件(JNCY-FFJ-F型),毎台2套;
6.4:JN3015C型立式液氯采样器,专用阀封垫圈,毎台2只;
6.5:JN3015C型立式液氯采样器,专用阀柄,毎台2只;
6.6:JN3015C型立式液氯采样器,专用转动胶朩手柄,毎台4个;
6.7:JN3015C型立式液氯采样器,专用带排放装置的采样连接管,毎台1套。。
七、采样器使用安全注意事项
进行采样操作时,必须严格按GBT3723《工业用化学产品采样安全通则》及国家、行业、企业的有关采样方法标准及规定执行。
7.1:采样器控制预留容积为采样器钢瓶容积的12%～15%,预留容积管装在出口角阀端,采样时,当出口角阀阀口有液珠冲出,快速关闭出口阀、进口阀及采样口控制阀,采样完成;
7.2:如采样器装有压力表,采样完成后,应观察压力表,确保压力在采样器规定工作压力以下,当压力升高时打开出样阀,直至压力稳定,方可运输、存放；
7.3:已装满采样介质的采样器必须远离火源，禁止接近高温和在阳光下曝晒；
7.4:使用前应仔细检查采样器各连接处是否紧密、密封件是否完好，如有松动及损坏,应及时检修、更换后,方可使用；
7.5:采样结束,拆卸采样器时应注意采样器外壁温度，戴好防护手套以防止受伤;
7.6:采样时操作人员应避免介质或者其挥发气接触皮肤，应带上手套和防护眼镜，避免吸入;
7.7:采样器在使用半年后,建议做1.5倍标称工作压力的水压及标称工作压力的气密性试验，确保安全使用采样器;
7.8:质保期内(发货日起6个月),采样器体、阀及其它配件,出现非使用不当损坏(或质量问题),可退回我司调换(运费我司承担),如用户能自行维修(且有试压设备,水压为工作压力的1.5倍及标称工作压力的气密性试验),我司费提供免费配件;
7.9:为严格确保安全,建议采样器的阀及采样配套管件在使用自产品质保期(发货日起6个月)后12个月,不管其状况如何,必须进行更换,用户有更换(且有试压设备,水压为工作压力的1.5倍及标称工作压力的气密性试验)能力,可购我司配件,自行操作;也可将采样器及采样配套管件发至我公司,由我公司进行专业收费(含运费)更换并重计质保期;
7.10:平常采样器阀及采样配套管件损坏时,只采用更换方法解决,操作方式同7.9;
7.11:为安全使用,采样器在任何情况及使用期,用户不得采用非我司提供的配件进行更换,否则引起质量及安全问题,与我司无关,并终止产品质保,但仍可提供收费维保;
7.12:为安全使用,建议采样器在使用自产品质保期(发货日起6个月)后36个月,不管其状况如何,必须强行报废。
|
