一、简述:
1.1:本JN3022型活塞式气体采样器,符合:ASTM D3700-2007(用浮动活塞圆筒获取液态石油气样品的规程)及ASTM D1265-2005(液化石油气采样方法<手工法>)等标准;采样器生产,依据GB5842《液化石油气钢瓶》、GB5100《钢质焊接气瓶》、GB/T32566《不锈钢焊接气瓶》、GB15380《小容积液化石油气钢瓶》等标准,采样器的检验,参照GB/T9251《气瓶水压试验方法》、GB/T9252《气瓶压力循环试验方法》等,采样器,适用于液态石油气及相同操作条件下的其它气态气体的采样、储存，JN3022型活塞式气体采样器,必须专样专用;

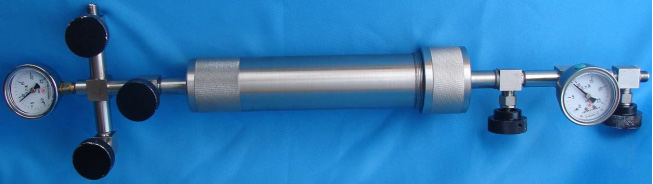

1.2:本JN3022型活塞式气体采样器,是一款密封性非常优异的设备，是通过内部的活塞运动形成负压或增压，可将被检测气体吸入采样器;也可增压将被检测气体从采样器内恒压输出,充分使用采集到的被检测气体,节约采样所需人、财、物,本型活塞式气体采样器为手握管式结构(小容积.500ML以下),也可根据用户需要,设计、生产其它形式(如立式)及各种容积的活塞式采样器。
1.3:本JN3022型活塞式气体采样器,各阀门出口标准配置为:外螺纹M14×1.5/Φ8MM双卡套（但可以根据客户要求,转配为NPT1/4、Φ3MM卡套、Φ1/8卡套、气瓶接等,用户订购采样器时注明）；
1.4:本JN3022型活塞式气体采样器,可以根据客户需求,另配快速接头（我司快速接头分:JN3010型采样器专用按钮式快速接头、JN3010-QC-NPT1/4型 采样器专用快速接头，二种，用户订购采样器时,另外选购)；
1.5:本JN3022型活塞式气体采样器,用户可按需购配采样连接管（我司采样连接管有:JN3003型尼龙透明采样软管、JN3003B型不锈钢编织采样软管、高压尼龙树脂采样软管、JN3003P型带排压采样管套件，四种,用户订购采样器时,另外选购)；
二、主要技术特点
2.1:通过采样器内的活塞运动形成负压(外接真空泵)，可将低压戓常压被检测气体吸入采样器;
2.2:当采样器内被检测气体量减少,自身压力不足以输入检测识备时,可通过外接压力源,调控采样器内样品压力,并恒压输出;
2.3:由于活塞式气(液)体采样器为可拆装结构,清洗、维护保养方便;
2.4:本活塞式气(液)体采样器,活塞采用聚四氟乙稀制成,磨擦小,不会产生咬、切、迟顿、冲击等现象,在采集低温、易燃易爆介质时,表现优越;
2.5:本活塞式气(液)体采样器活塞主密封,采用自调式气垫平衡组合橡胶O形圈密封形式,在密封橡胶O形圈受损伤(未断裂)情况下,依然能良好密封,在采易燃易爆、有毒介质时,表现优越;
三、工作环境条件
3.1、环境温度:-20～+80℃;
3.2、环境其它要求:无明火及加热设备、无阳光直射;
3.3、无对316L材料有腐蚀物源;
四、主要技术参数
4.1、工作压力:6Mpa;
4.2、工作温度:-60℃～100℃；
4.3、活塞最小推动压力:<0.02Mpa;
4.4、主体材质:316L;
4.5、活塞材质:聚四氟乙稀;
4.6、适用介质:对304(316L)无腐蚀且在温度范围内的气体;
4.7、所有阀口:M14x1.5/Φ8MM双卡套密封结构;
4.8、规 格:250ML、330ML、500ML、800ML、1000ML、1500ML、2000ML(其它形式、容积,可定制)
五、对取样口要求

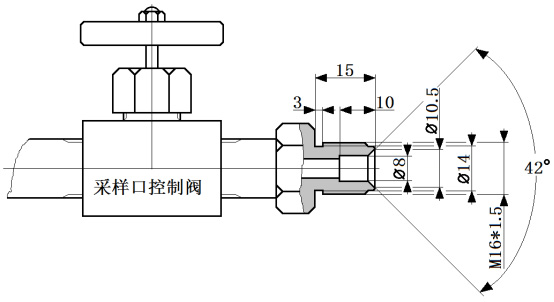

我公司液化石油气采样器有专用标准采样管与采样口连接,要求用户的采样口如图一:
 图一：采样口
六、订货事宜:
6.1:订货时应据需要,确定采样器容积、阀出口连接形式及尺寸,订货时注明;
6.2:订货时应据需要,确定什么采样管并购配,订货时注明;
6.3:订货时应据需要，确定是否需配快接头，如需，确定什么型号快速接头并购配，订货时注明;
七、易损配件及每台使用数量
7.1:JN3022型活塞式气体采样器,专用压力表,毎台2只;
7.2:JN3022型活塞式气体采样器,专用直通阀(JNCY-03Z型,进G1/4-出NPT1/4),毎台2只;
7.3:JN3022型活塞式气体采样器,专用直通阀(JNCY-02Z型,进NPT1/4-出M14*1.5/8MM卡套),毎台3只;
7.4:JN3022型活塞式气体采样器,专用阀封垫圈,毎台2只;
7.5:JN3022型活塞式气体采样器,专用阀柄,毎台5只;
7.6:JN3022型活塞式气体采样器,专用下盖O形密封圈,毎台2只;
7.7:JN3022型活塞式气体采样器,专用活塞O形密封圈,毎台4只;
7.8:JN3022型活塞式气体采样器,专用活塞,毎台1只;
7.9:JN3001型液化石油气采样器专用手柄(ABS、胶木),毎台1只;
7.10:JN3001型液化石油气采样器专用不锈钢喉箍,毎台2只。
八、采样器使用安全注意事项
进行采样操作时,必须严格按GBT3723《工业用化学产品采样安全通则》及国家、行业、企业的有关采样方法标准及规定执行。
8.1:已装满采样介质的采样器必须远离火源，禁止接近高温和在阳光下曝晒；
8.2:使用前应仔细检查采样器各连接处是否紧密、密封件是否完好，如有松动及损坏,应及时检修、更换后,方可使用；
8.3:液态气体采样结束,拆卸采样器时应注意采样器外壁温度，戴好防护手套以防止受伤;
8.4:采样时操作人员应避免介质或者其挥发气接触皮肤，应带上手套和防护眼镜，避免吸入;
8.5:采样器在使用半年后,建议做1.5倍标称工作压力的水压及标称工作压力的气密性试验，确保安全使用采样器;
8.6:质保期内(发货日起6个月),采样器体、阀及其它配件,出现非使用不当损坏(或质量问题),可退回我司调换(运费我司承担),如用户能自行维修(且有试压设备,水压为工作压力的1.5倍及标称工作压力的气密性试验),我司费提供免费配件;
8.7:为严格确保安全,建议采样器的阀及采样配套管件在使用自产品质保期(发货日起6个月)后12个月,不管其状况如何,必须进行更换,用户有更换(且有试压设备，水压为工作压力的1.5倍及标称工作压力的气密性试验)能力，可购我司配件，自行操作；也可将采样器及采样配套管件发至我公司,由我公司进行专业收费(含运费)更换并重计质保期;
8.8:平常采样器阀及采样配套管件损坏时,只采用更换方法解决,操作方式同8.7;
8.9:为安全使用,采样器在任何情况及使用期,用户不得采用非我司提供的配件进行更换,否则引起质量及安全问题,与我司无关,并终止产品质保,但仍可提供收费维保;
8.10:为安全使用,建议采样器在使用自产品质保期(发货日起6个月)后36个月,不管其状况如何,必须强行报废。
|
